Випрямляч зварювальний для зварювання в CO2 і ручний багатопостовий ВС-650СР DC MIG/MAG MMA

Випрямляч зварювальний для зварювання в CO2 і ручний багатопостовий ВС-650СР DC MIG/MAG MMA

Випрямляч призначений для зварювальних робіт у особливо важких експлуатаційних умовах (кар'єри, шахти, траси трубопроводів). Забезпечують напівавтоматичне зварювання та наплавлення на струмах до 650 А. У разі напівавтоматичної зварювання регулювання зварювальної напруги відбувається ступенево.

Властивості та переваги:

Випрямлячі ВС-650СР DC MIG/MAG MMA з жорсткою вольтамперною характеристикою призначені для зварювальних і наплавних робіт у особливо важких експлуатаційних умовах (кар'єри, шахти, трубопроводів), нечутливий до суворих кліматичних умов (високі і низькі температури, підвищені запиленість або вологість). Випрямлячі забезпечують живлення одного поста за напівавтоматичної зварки або наплавки на струмах до 650 А.

Під час напівавтоматичного зварювання регулювання зварювальної напруги здійснюється ступенево (27 ступенів). Зварювальні випрямлячі можуть застосовуватися для легкодугового прання вугільним електродом. Великий запас потужності дає змогу проводити зварювання за довжини комунікацій між джерелом і блоком подавання понад 50 м, що робить його незамінним під час виконання монтажних робіт, наприклад, із блоком подавання «Патон БП 607».

У систему живлення зварювальної дуги, крім основного, вбудований параметричний дросель, який дає змогу істотно підвищити якість одержуваних зварювальних сполук, завдяки дросельному стабілізації процесу зварювання та регулюванню струму короткого замикання (к.з.), що відбувається під час переходу краплі розплавленого металу з електрода в зварювальну ванну. Крім основного силового обмотування, зазвичай, використовують допоміжну обмотку, яка слугує для регулювання величини індуктивності дроселя і, у такий спосіб, пікового значення струму к.з. у зазначеному перехідному процесі.

Допоміжна обмотка дає змогу скоротити час до.з. і зменшити розмір краплі розплавленого металу, що покращує формування зварного шва та забезпечує гладкішу його поверхню. Додатковий ефект досягається під час під'єднання початку допоміжного обмотування через діод до електроду, а її кінця до зварюваного виробу. Під час к.з. електрода з виробом через краплю розплавленого металу відбувається наростання струму в силовій обмотці та наростання струму в допоміжному обмотуванні, які підсумовуються, унаслідок чого струм до.з. різко зростає, одночасно скорочуючи час і збільшуючи частоту повторення процесу переходу краплі з електрода на виріб.

Перенесення металу стає дрібнокрапельним, скорочуються втрати електродного металу на чад і розбризкування, вигоряння легальних елементів, знижується окиснення металу.

Використання параметричного дроселя не тільки покращує формування та якість зварного шва, особливо під час зварювання тонкого металу, але й полегшує накладення вертикальних і стельових швів.

Можливе багатопостове ручне дугове зварювання: для ВС-650СР: 2 пости — 400 А, 3 пости — 315 А, 4 пости — 250 А. Водночас зварювання йде на максимальній напруги холостого ходу з роздільним регулюванням струму зварювання на кожному посту за допомогою баластних реостатів РБ 302.

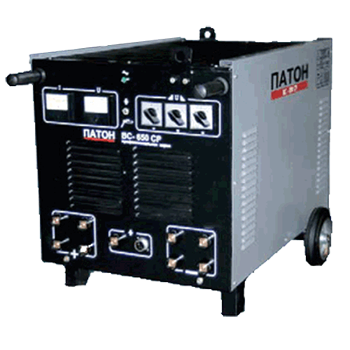

Випрямлячі Патон ВС-650 мають на лицьовій панелі чотири окремих виходи для ручного дугового зварювання або багатофункціонального зварювання за допомогою чоперів.

Номінальна напруга мережі живлення, В: Три фази 380±20% 50/60 Гц
Номінальний зварювальний струм, А: 650
Тривалість навантаження: 80%
Максимальна споживана потужність, кВA: 42
Габаритні розміри, мм: 905х770х830
Маса, кг: 230
